В каждом автомобиле есть множество предохранителей и реле. Их задача – защитить электроприборы от короткого замыкания и питать высокотоковые потребители. Например, вентиляторы системы охлаждения. Эта статья расскажет о предохранителях для Nissan Terrano 3 (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 г.в.): схемах и их расшифровках, а также о том, как их самостоятельно поменять.
Содержание

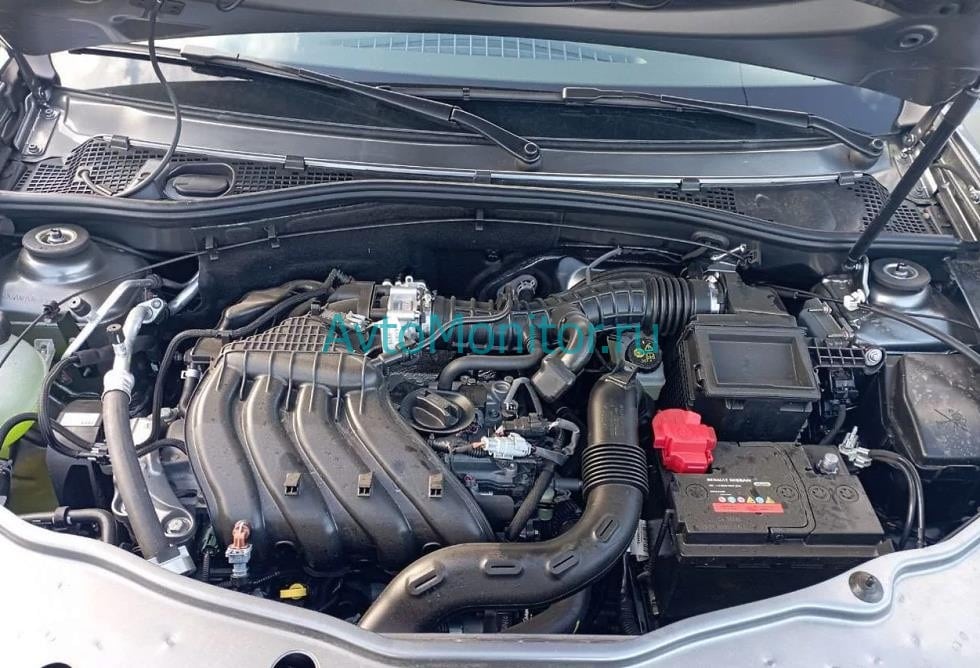

Блоки с предохранителями и реле в моторном отсеке
Под капотом установлен один монтажный блок (МБ). Он бывает 2 модификаций в зависимости от года выпуска автомобиля: первую устанавливали до 2016 года, вторую — с 2016.
Вариант 1
Предохранители
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| F1 | – | Резерв (не используется) |
| F2 | – | Резерв (не используется) |
| F3 | 25 | Топливный насос и катушки зажигания; Главное реле системы управления двигателем |
| F4 | 15 | Электромагнитная муфта компрессора кондиционера |
| F5 | 40 | Низкая скорости охлаждающего вентилятора |
| F6 | 60 | Цепи салонного МБ |
| F7 | 60 | Цепи салонного МБ |
| F8 | 60 | Цепи салонного МБ |
| F9 | 25 | Цепи под напряжением в положениях S и A ключа зажигания |
| F10 | 80 | Цепи питания реле включения электрического обогревателя салона |
| F11 | 50 | Цепи для блоков управления АБС |
| F12 | 25 |
Реле
| Обозначение | Назначение |
|---|---|
| К1 | Высокая скорость охлаждающего вентилятора |
| К2 | Климат-контроль |
| К3 | Малая скорость охлаждающего вентилятора |
| К4 | Топливный насос и катушки зажигания |
| К5 | Главное реле системы управления двигателем |
| К6 | Не используется |
| К7 | Противотуманные фары |
| К8 | Вентилятор отопителя |
Вариант 2
Предохранители
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| Ef1 | 10 | Противотуманная фара |
| Ef2 | 7.5 | Электрический ЭБУ |
| Ef3 | 30 | Обогрев заднего стекла, обогрев наружных зеркал |
| Ef4 | 25 | Блок контроля устойчивости |
| Ef5 | 60 | Цепи предохранителей салонного МБ |
| Ef6 | 60 | Замок зажигания (блокировка), цепи предохранителей салонного МБ |
| Ef7 | 50 | Блок контроля устойчивости |
| Ef8 | 80 | Розетка для багажного отделения |
| Ef9 | 20 | Резерв |
| Ef10 | 40 | Обогрев лобового стекла 1 |
| Ef11 | 40 | Обогрев лобового стекла 2 |
| Ef12 | 30 | Запуск |
| Ef13 | – | Резерв (не используется) |
| Ef14 | 25 | Электронная система управления двигателем |
| Ef15 | 15 | Муфта компрессора кондиционера |
| Ef16 | 50 | Электрический вентилятор охлаждения |
| Ef17 | 40 | ЭБУ АКПП |
| Ef18 | 80 | Насос электроусилителя руля |
| Ef19 | – | Резерв (не используется) |
| Ef20 | – | Резерв (не используется) |
| Ef21 | 15 | Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан фазового сдвига |
| Ef22 | ЭБУД, ЭБУ электрическим вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос | |
| Ef23 | Бензонасос |
Реле
| Обозначение | Назначение |
|---|---|
| Er1 | Звуковой сигнал |
| Er2 | Звуковой сигнал сигнализации |
| Er3 | Стартер |
| Er4 | Главное реле системы управления двигателем |
| Er5 | Муфта компрессора кондиционера |
| Er6 | Топливный насос |
| Er7 | Обогрев лобового стекла |
| Электровентилятор системы охлаждения | |
| Er8 | Обогрев лобового стекла |
| Er9 | Стартер |
Блок в салоне
Он установлен в левом торце панели приборов. Как и в случае с подкапотным МБ, на Nissan Terrano 3 устанавливали 2 модификации монтажного блока
Вариант 1
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| F1 | 20 | Цепи: дворник; реле обмотки обогрева стекла задней двери |
| F2 | 5 | Цепи: питание на щиток приборов; К4 реле обмоток топливного насоса и катушек зажигания; к питанию ЭБУ системы управления двигателем от замка зажигания ; |
| F3 | 10 | Цепи стоп-сигнала |
| F4 | 10 | Цепи: указатели поворота; диагностический разъем системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационный блок |
| F5 | 5 | Электромагнитная муфта заднего КП |
| F6 | – | Резерв (не используется) |
| F7 | – | Резерв (не используется) |
| F8 | – | Резерв (не используется) |
| F9 | 10 | Схема лампы ближнего света левой оптической группы |
| F10 | 10 | Ближний свет правой фары |
| F11 | 10 | Фары дальнего света левой оптической группы; Индикатор дальнего света в панели приборов |
| F12 | 10 | Лампы дальнего света правой фары |
| F13 | 30 | Стеклоподъемники задних дверей |
| F14 | 30 | Стеклоподъемники передних дверей |
| F15 | 10 | ABS |
| F16 | 15 | Обогрев сиденья водителя и переднего пассажира |
| F17 | 15 | Звуковой сигнал |
| F18 | 10 | Боковые лампы левой фары; лампы заднего левого габаритного света |
| F19 | 10 | Боковые лампы правой фары; габаритные огни правого заднего фонаря; лампы освещения номерного знака; лампы бардачка; освещение приборной панели и органы управления на приборной панели, консоли и обшивке туннеля под полом |
| F20 | 7.5 | Противотуманные фонари |
| F21 | 5 | Обогрев наружных зеркал заднего вида |
| F22 | – | Резерв (не используется) |
| F23 | – | Резерв (не используется) |
| F24 | 5 | ЭБУ гидроусилителем руля |
| F26 | 5 | Подушки безопасности |
| F27 | 20 | Парктроник; лампы заднего хода; омыватель лобового стекла и стекло задней двери |
| F28 | 15 | Потолочные светильники внутреннего освещения; лампа багажника; лампы освещения основного блока |
| F29 | 15 | Прерывистый режим работы стеклоочистителей; переключатель указателей поворота; выключатель аварийной сигнализации; управление центральным замком; зуммер; диагностический разъем системы управления двигателем |
| F30 | 20 | Центральный замок |
| F31 | 15 | Противотуманная световая цепь |
| F32 | 30 | Схема питания реле обогрева стекла двери багажника |
| F33 | – | Резерв (не используется) |
| F34 | 15 | Электромагнитная муфта заднего редуктора |
| F35 | – | Резерв (не используется) |
| F36 | 30 | Вентилятор отопителя |
| F37 | 5 | Электропривод наружных зеркал заднего вида |
| F38 | 15 | Прикуриватель; питание основного блока воспроизведения звука от выключателя питания |
| F39 | 15 | Вентилятор отопителя, кондиционирования и вентиляции |
Вариант 2
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| Блок 260-2 | ||
| F1 | – | Резерв (не используется) |
| F2 | 25 | ЭБУ электрооборудованием, левая и правая |
| F3 | 5 | Полноприводная трансмиссия (4WD) |
| F4 | – | Резерв (не используется) |
| 15 | Дополнительный ЭБУ электрооборудованием | |
| F5 | 15 | Разъем для подключения дополнительного оборудования сзади (розетка) |
| F6 | 5 | ЭБУ электрооборудованием |
| F7 | – | Резерв (не используется) |
| F8 | ||
| F9 | ||
| F10 | ||
| Блок 750 | ||
| А | Блокировка стеклоподъемника заднего стекла | |
| Блок 206-1 | ||
| F1 | Электростеклоподъемник входной двери | |
| F2 | 10 | Дальний свет левой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Ближний свет левой фары |
| F5 | 10 | Ближний свет правой фары |
| F6 | 5 | Задние фонари |
| F7 | 5 | Передние габаритные огни |
| F8 | 30 | 30А - Стеклоподъемник задней двери |
| F9 | 7.5 | Противотуманные фонари |
| F10 | 15 | Звуковой сигнал |
| F11 | 20 | Автоматический замок |
| F12 | 5 | Системы ABS - ESC, выключатель стоп-сигналов |
| F13 | 10 | Потолочное освещение, освещение багажного отделения, освещение бардачка |
| F14 | – | Резерв (не используется) |
| F15 | 15 | Стеклоочиститель |
| F16 | 15 | Мультимедийная система |
| F17 | 7.5 | Люминесцентные лампы |
| F18 | 7.5 | Стоп-сигнал |
| F19 | 5 | Система впрыска, панель приборов, ЭБУ электронным переключением в салоне |
| F20 | 5 | Подушка безопасности |
| F21 | 7.5 | Полноприводная трансмиссия с полным приводом (4WD), задний ход |
| F22 | 5 | Усилитель руля |
| F23 | 5 | Круиз-контроль / ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля парковочного расстояния, реле дополнительного обогрева салона |
| F24 | 15 | ЦЭКБС |
| F25 | 5 | ЦЭКБС |
| F26 | 15 | Указатели поворота |
| F27 | 20 | Переключатели на рулевом колесе |
| F28 | 15 | Звуковой сигнал |
| F29 | 25 | Переключатели на рулевом колесе |
| F30 | – | Резерв (не используется) |
| F31 | 5 | Панель приборов |
| F32 | 7.5 | Радиоприемник, пульт управления кондиционером салона, вентиляция салона, |
| F33 | 20 | Прикуриватель |
| F34 | 15 | Диагностический разъем и разъем аудиосистемы |
| F35 | 5 | Зеркало заднего вида с подогревом |
| F36 | 5 | Наружные зеркала заднего вида с электроприводом |
| F37 | 30 | Электронный блок коммутации в салоне, стартер |
| F38 | 30 | Стеклоочиститель |
| F39 | 40 | Вентиляция салона |
| А | электровентилятор кондиционера | |
| В | Зеркала с подогревом | |
| Блок 703 | ||
| А | Дополнительная розетка в багажнике | |
| В | – | Резерв (не используется) |
Процесс снятия и замены
Для замены предохранителей или реле на Nissan Terrano 3 потребуется только пластмассовый пинцет, закрепленный в крышке салонного МБ.
Под капотом
Порядок действий следующий:
- Выключить зажигание и все электроприборы.
- Открыть капот и снять крышку с монтажного блока, отжав пластиковые фиксаторы.
- Вытащить пинцетом или рукой нужный предохранитель или реле.
- Установить новую запчасть и проверить работу защищаемого прибора.
- Найти и устранить причину повторного перегорания нового предохранителя, если это произошло.
В салоне
- Выполнить шаг 1 из предыдущего способа.
- Открыть водительскую дверь.
- Поддеть пальцами крышку, закрывающую блок и снять ее.
- Вытащить пинцет из крышки.
- Вытащить нужные предохранитель или реле.
- Установить новую деталь и проверить работу прибора.
При повторном перегорании предохранителя найти и устранить причину короткого замыкания.
