Предохранители и реле Renault Logan 2

Предохранители и реле в Renault Logan 2 — неотъемлемая часть электрической системы автомобиля. Их задача — защита электроприборов от тока короткого замыкания.

Внешний вид Рено Логан 2

Ниже об их расположении и назначении в машинах российского производства, оснащенных восьми- и шестнадцатиклапанными двигателями объемом 1.6 литра.

Процедура замены предохранителя или реле на автомобиле Renault Logan 2 (2014—2021 г. в.) не представляет сложности даже для начинающего автовладельца и занимает не больше 10 минут.

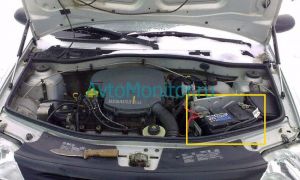

Блок с предохранителями и реле в моторном отсеке

Он находится между стартерной батареей и левой амортизационной стойкой и закрыт черной пластмассовой крышкой на защелках. Схема предохранителей на Renault Logan 2 и расшифровка обозначений приведены на фото и в таблицах ниже.

Дополнительные обозначения:

  • 1 — провод к положительному полюсу аккумулятора;
  • 2 — диод компрессора кондиционера.

Предохранители

Расшифровка блока предохранителей в моторном отсеке Рено Логан 2

Номинал, АЗащищаемые цепи
Ef140Правый элемент обогрева ветрового стекла
Ef240Левый элемент обогрева ветрового стекла
Ef350Cистема ABS/ESP
Ef460Иммобилайзер;

Цепи питания, защищаемые плавкими вставками F28-31 в салоном блоке
Ef560Цепи питания плавких вставок F11, F23 – F27, F34, F39 в салонном блоке
Ef630Систем ABS/ESP
Еf730Обогрев заднего стекла и наружных зеркал заднего вида
Ef815Передние противотуманные фары
Ef915Подогрев передних сидений
Ef1015Муфта компрессора кондиционера (автомобили с кондиционером)
Ef1025Первая скорость вращения электровентилятора системы охлаждения двигателя (автомобили без кондиционера);
Ef1125ЭБУ;

Главное реле ЭБУД;

Топливный насос;

Датчик уровня топлива;

Катушка зажигания (для машин с двигателем 1,6 8V К7М);

Катушки зажигания 3 и 4 цилиндров (для машин с двигателем 1,6 16V К4М);

Обмотки реле компрессора кондиционера или первой скорости вращения электровентилятора (комплектации с кондиционером и без соответственно);

Цепь плавкой вставки Ef 13
Ef1240Электровентилятор системы охлаждения двигателя
Ef1315ЭСУД

Реле

Расшифровка реле в моторном отсеке Рено Логан 2

ОбозначениеНоминал, АОбслуживаемая цепь
Er135Левый элемент обогрева ветрового стекла
Er235Правый элемент обогрева ветрового стекла
Er320Топливный насос
Er420Компрессор кондиционера (комплектация с кондиционером);

Первая скорость вращения электровентилятора (комплектация без кондиционера)
Er535Главное реле ЭСУД

Блок в салоне

Расположение блока предохранителей в салоне Рено Логан 2
Расположение

Он установлен в левом торце панели приборов и скрыт под пластиковой крышкой с защелками. На ее оборотной стороне установлен пинцет для извлечения перегоревших предохранителей.

Предохранители

Схема предохранителей в салоне Рено Логан 2

Номинал, АЗащищаемая/обслуживаемая цепь
F130Передние электростеклоподъемники
F210Дальний свет фар, левая сторона
F310Дальний свет фар, правая сторона
F410Ближний свет фар, левая сторона
F510Ближний свет фар, правая сторона
F65Габаритный свет (левая сторона)
F75Габаритный свет (правая сторона), подсветка
F830Задние электростеклоподъемники
F97.5Задние противотуманные фонари
F1015Звуковой сигнал
F1120Центральный замок
F123Антиблокировочная система;

Система курсовой устойчивости;

Стоп-сигналы
F1310Плафон освещения салона;

Фонарь освещения багажного отделения;

ЭБУ климатической установки
F145Датчик угла поворота рулевого колеса (автомобили с системой курсовой устойчивости)
F1515Стеклоомыватель;

Стеклоочиститель;

Фонарь света заднего хода;

Парковочный радар
F165Аудиосистема;

Парковочный радар;

Сигнализации непристегнутого ремня безопасности;

Выключатель круиз-контроля;

Обогрев ветрового стекла;

Обогрев заднего стекла
F177.5Лампы дневных ходовых огней
F187.5Стоп-сигналы
F195Система управления топливным насосом
F205Система подушек безопасности
F21Резерв
F225Резерв
F23Резерв
F2415Указатели поворота
F2510ЭБУ электрооборудования;

Противоугонная система
F2615Блок управления электрооборудованием;

Габаритные огни;

Электропривод наружных зеркал;

Боковые указатели поворота;

Выключатель центрального замка и аварийной сигнализации
F2720Подрулевые переключатели
F28Резерв
F2925Подрулевые переключатели
F30Резерв
F3110Щиток приборов
F327.5Аудиосистема
F3315Прикуриватель
F3415Диагностический разъем;

Разъем для аудиосистемы
F355Обогрев наружных зеркал заднего вида
F365Электропривод наружных зеркал заднего вида
F3730Стартер;

Блок управления электрооборудованием
F3830Стеклоочиститель
F3940Климатическая установка

Реле

Схема реле в салоне Рено Логан 2

ОбозначениеОбслуживаемая цепь
R1Климатическая установка
R2Обогрев заднего стекла

Процесс снятия и замены

Для замены перегоревшего предохранителя или неисправного реле потребуется только пластмассовый пинцет.

Под капотом

Порядок действий следующий:

  1. Выключить зажигание.
  2. Открыть капот и водительскую дверь.
  3. Снять крышку с салонного блока предохранителей, просунув палец в специальное углубление, и, потянув ее на себя, вынуть из пазов.
  4. Взять пинцет с обратной стороны крышки.
  5. Снять крышку с подкапотного блока, отщелкнув 2 пластиковые защелки, расположенные со стороны фары и амортизационной стойки.
  6. Найти нужный защитный элемент и вытащить его пинцетом.
  7. Убедиться через прозрачное окошко в том, что плавкая вставка перегорела.
  8. Установить новый предохранитель.
  9. Установить все снятые ранее детали на место.

В салоне

Чтобы поменять предохранитель в салоне Renault Logan 2, нужно:

  1. Открыть водительскую дверь и снять крышку с салонного блока.
  2. Взять пинцет в крышке и с его помощью вытащить перегоревший предохранитель.
  3. Установить новый защитный элемент.
  4. Вставить пинцет и крышку на прежнее место.
  5. Проверить работоспособность неработавшего узла.
