Переставшие работать без причины габаритные огни, фары или магнитола — повод проверить состояние предохранителей. Эта статья расскажет, где расположены предохранители на Volkswagen Passat B5 (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 годов выпуска), оснащавшемся бензиновыми и дизельными двигателями, о том, как расшифровывается их назначение и как их заменить.
Содержание
Блок с предохранителями и реле в моторном отсеке
Он находится под блоком управления двигателем.
Расшифровка приведена в таблице.
Предохранители
| Обозначение на схеме | Номинал, А | Защищаемая цепь |
|---|---|---|
| В | 10 | Форсунки |
| B | 5 | Насоса вспомогательной охлаждающей жидкости двигателя |
| D | 50 | Насос вторичного воздуха |
| Е | 40 | Катушка зажигания |
| F | 5 | ЭБУД |
| G | 10 | Электроника двигателя |
Реле
| Обозначение | Назначение |
|---|---|
| 1 | Питание модуля управления двигателем Motronic (BDP) |
| 2 | Насос вторичного воздуха |
| 3 | Питание модуля управления двигателем Motronic / Насос вспомогательной охлаждающей жидкости |
Блок в салоне
Располагается слева, в торце панели приборов за пластиковой крышкой.
На ее обороте нанесена схема-расшифровка в виде пиктограмм.
Предохранители
| № | Номинал, А | Назначение |
|---|---|---|
| 1 | 5 | Обогреваемые сопла омывателей лобового стекла |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение ящика для перчаток, органов управления кондиционером, селектора автоматической коробки передач |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, кондиционер |
| 6 | 5 | Плафоны и светильники для чтения, плафон багажного отделения |
| 7 | 10 | ABS |
| 8 | 5 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | CD-чейнджер |
| 11 | 5 | Темпостат при автоматической коробке передач |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигнал |
| 14 | 15 | Установка зеркал, стеклоподъемники, |
| 15 | 10 | Приборная доска, автоматическая коробка передач |
| 16 | - | Резерв (не используется) |
| 17 | 15 | Навигационная система, противоугонная система такси |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 | Ближний свет левый, корректора наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоомыватели |
| 25 | 30 | Вентилятор системы вентиляции, кондиционер |
| 26 | 30 | Обогрев заднего стекла |
| 27 | - | Резерв (не используется) |
| 28 | 15 | Топливный насос |
| 29 | 20 | Электронные системы двигателя |
| 30 | 20 | Подъёмно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, автоматическая коробка передач, темпостат при ручной коробке передач |
| 32 | 20 | Электронные системы двигателя |
| 33 | 15 | Предохранитель прикуривателя фольксваген пассат б5 |
| 34 | 15 | Электронные системы двигателя |
| 35 | 30 | “Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние туманные фонари |
| 37 | 15 | Телефон, радио |
| 38 | 15 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, единая блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | - | Резерв (не используется) |
| 42 | - | Резерв (не используется) |
| 43 | - | Резерв (не используется) |
| 44 | 30 | Обогрев сидений |
Реле
Реле в салонном монтажном блоке установлены в основном и дополнительном блоках.
Основной составлен из 2 субблоков: R и Z13.
Основной блок
Блок R
| № на схеме | Электрическая цепь |
|---|---|
| I | Звуковой сигнал |
| II | Промежуточное реле контакта X |
| III | Стеклоочистителей, стеклоомывателей |
| IV | Топливный насос, свечи накаливания |
| V | Резерв (не используется) |
| VI | Резерв (не используется) |
| А | Предохранитель разъема I в багажнике |
| В | Предохранитель разъема II в багажнике |
Блок Z13 над блоком R
| № на схеме | Электрическая цепь |
|---|---|
| 1 | Вентилятор радиатора кондиционера |
| 2 | Муфта сцепления |
| 3 | Электромагнитная муфта кондиционера |
| 4 | Кондиционер |
| 5 | Топливный насос на дизельных двигателях |
| 6 | Внешнее освещение, оборудование такси |
| 7 | Фары |
| 8 | Свечи накаливания |
| 9 | Свободное |
| 10 | ПТФ |
| 11 | Средства связи. |
| 12 | Стартер |
| 13 | Реле блокировки стартера. |
Дополнительный блок
| № | Электрическая цепь |
|---|---|
| 1 | Резерв (не используется) |
| 2 | ABS/EDS/ESC |
| 3 | ABS/EDS/ESC |
| 4 | Вентилятор 80 Вт. Вентилятор 300 Вт, 1 ступень |
| 5 | Реле вентилятора для максимальной скорости |
| 6 | Реле вентилятора 300 Вт, 2 ступень |
| А | Предохранитель вентилятора, 5А |
| В | Предохранитель вентилятора, 30А. |
| С | Предохранитель гидравлического насоса, 50А |
Процесс снятия и замены
Необходимый инструмент: плоская отвертка, ключ или головка 10 мм.
Под капотом
Порядок действий:

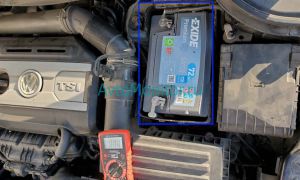

- Вынуть ключ зажигания, обесточить АКБ, сняв минусовую клемму.
- Снять верхнюю крышку с ЭБУД, предварительно отжав фиксаторы.
- Вытащить вышедший из строя элемент.
- Установить новые элементы, предварительно проверив и устранив источник короткого замыкания.
В салоне
Порядок действий следующий:
- Выполнить 1 пункт из предыдущего списка.
- Снять крышку монтажного блока.
- Повторить шаги из пунктов 3 и 4 предыдущего списка.
На этом процедура замены завершена.
