Предохранители и реле Mazda CX-7 (ER), 2006 — 2012
Электрическая система автомобиля защищена предохранителями.
Если не работают какие-либо лампы, аксессуары или органы управления — проверьте соответствующий предохранитель цепи.
Если после замены тот же предохранитель перегорел снова — в цепи есть короткое замыкание, необходимо его обнаружить и устранить, при возможности нужно обратиться к авторизованному дилеру Mazda.
Ниже — о предохранителях и реле в Mazda CX-7 (ER) (2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска): о схеме и ее расшифровке, расположении.
Блоки с предохранителями и реле в моторном отсеке

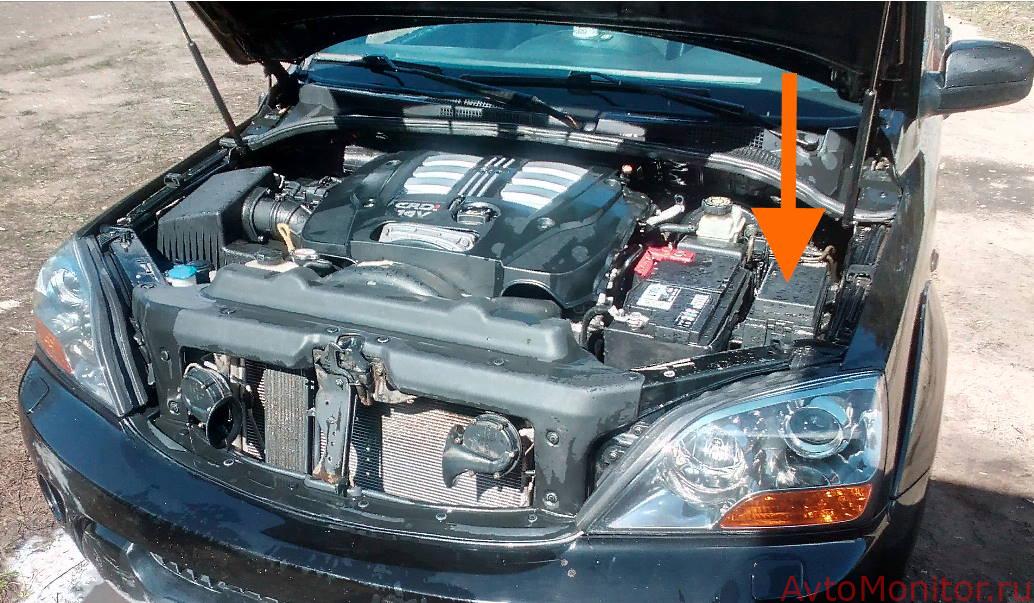

Под капотом размещены два монтажных блока: главный и дополнительный (с реле). Главный находятся около левого крыла:
Дополнительный — позади корпуса воздушного фильтра.
Главный блок
Он существует в двух вариантах.
Внешний вид
Вариант 1
Предохранители
| Обозначение на схеме | Номинал, А | Расшифровка |
|---|---|---|
| 1 | 10 | Указатели поворота и сигнализация |
| 2 | 25 | ЭБУД |
| 3 | 20 | Звуковые сигналы |
| 4 | 10 | Стоп-сигналы |
| 5 | 20 | Электростеклоподъемники |
| 6 | 15 | Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов |
| 7 | 10 | ЭБУД |
| 8 | 7.5 | ЭБУД |
| 9 | 15 | Омыватель фар |
| 10 | 15 | Дальний свет |
| 11 | 20 | Датчик положения педали управления дроссельной заслонкой |
| 12 | 10 | Кондиционер |
| 13 | 15 | Габаритные огни, фонари освещения номерного знака |
| 14 | 15 | Ближний свет: левая сторона |
| 15 | 15 | Ближний свет: правая сторона |
| 16 | 30 | Обогрев стекла двери задка |
| 17 | 20 | ПТФ |
| 18 | 30 | Бензонасос |
| 19 | 30 | Стеклоподъемники |
| 20 | 20 | Центральный замок |
| 21 | 30 | ЭБУД |
| 22 | 30 | Аудиосистема |
| 23 | 20 | Люк в крыше |
| 24 | 30 | Форсунки |
| 25 | 40 | Регулировка положения сидений |
Реле
| Обозначение на схеме | Расшифровка |
|---|---|
| R1 | Впрыск топлива |
| R2 | Бензонасос |
| R3 | Основной (левый) вентилятор системы охлаждения |
| R4 | Вентилятор воэдухонагнетателя |
| R5 | Дополнительный (правый) вентилятор охлаждения |
| R6 | Система пуска |
| R7 | Бензонасос |
| R8 | Главное |
| R9 | Система пуска |
| R10 | Фонари заднего хода |
| R11 | Головной свет |
| R12 | Педаль управления дроссельной заслонкой |
| R13 | Габаритные огни, фонари освещения номерного знака |
| R14 | Обогрев стекла двери задка |
Вариант 2
Предохранители
| Обозначение на схеме | Номинал, А | Расшифровка |
|---|---|---|
| 1 | 40 | Зажигание |
| 2 | 40 | Электромотор вентилятора |
| 3 | 60 | Защита различных электрических цепей |
| 4 | 40 | Вентилятор радиатора |
| 5 | 40 | Зажигание |
| 6 | 40 | Вентилятор радиатора |
| 7 | 40 | Сидение с электрическим приводом |
| 8 | 30 | Впрыск топлива |
| 9 | 20 | Люк крыши |
| 10 | 30 | Аудиосистема Bose |
| 11 | 30 | ЭБУД |
| 12 | 20 | Замки с электрическим приводом |
| 13 | 30 | Электростеклоподъемники |
| 14 | 30 | Топливный насос |
| 40 | Зажигание | |
| 15 | 40 | АБС |
| 16 | 20 | АБС |
| 17 | 7.5 | DSC |
| 18 | 20 | Противотуманные фары |
| 19 | 30 | Обогреватель заднего стекла |
| 20 | 15 | Стояночное освещение, освещение номерного знака, системы входа |
| 21 | 10 | Кондиционер |
| 22 | 20 | Датчик положения педали газа |
| 23 | 15 | Корректор света фар |
| 24 | 15 | Дневные ходовые огни |
| 25 | 15 | Ближний свет: правая сторона |
| 26 | 15 | Ближний свет: левая сторона |
| 27 | 7.5 | РСМ (модуль распределения питания) |
| 28 | 10 | ЭБУД |
| 29 | 15 | Измеритель расхода воздуха, клапан EGR |
| 30 | 20 | Задние электростеклоподьемники |
| 31 | 10 | Стоп-сигнал |
| 32 | 20 | Звуковой сигнал |
| 33 | 25 | РСМ (модуль распределения питания) |
| 34 | 10 | Указатели поворота, аварийная сигнализация |
Реле
| Обозначение на схеме | Расшифровка |
|---|---|
| R4 | Обогреватель заднего стекла |
| R5 | Управление цепями ламп освещения |
| R6 | Система Drive by wire |
| R7 | Фары |
| R8 | Фары |
| R9 | Бензонасос |
| R10 | Стартер |
| R11 | Вентилятор охлаждения двигателя №2 |
| R12 | Вентилятор |
| R13 | Управление скоростью топливного насоса |
| R14 | Инжектор |
| R15 | Стартер |
| R16 | Главное реле |
| R17 | Вентилятор охлаждения двигателя №1 |
Дополнительный блок
| Обозначение | Назначение |
|---|---|
| 1 | Задние противотуманные фонари |
| 2 | ПТФ |
| 3 | Кондиционер |
| 4 | Звуковой сигнал |
Блок в салоне
Он находится слева от руля, под тремя черными клавишами и скрыт под крышкой. Как и подкапотный МБ, он бывает двух модификаций.
Вариант 1
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| 1 | 30 | Электростеклоподъемники |
| 2 | 15 | Дополнительная электрическая розетка в салоне, прикуриватель |
| 3 | 7.5 | Зеркало с электрическим приводом |
| 4 | 15 | Дополнительная электрическая розетка |
| 5 | - | Резерв (не используется) |
| 6 | 30 | Очиститель и омыватель ветрового стекла |
| 7 | 7.5 | Обогреватель зеркала |
| 8 | 7.5 | Измеритель расхода воздуха, клапан EGR |
| 9 | 15 | Электростеклоподъемники |
| 10 | 7.5 | Усовершенствованная система пассивной безопасности, подушки безопасности |
| 11 | 15 | ЭБУД |
| 12 | 15 | Комбинация приборов |
| 13 | 15 | Подсветка панели приборов |
| 14 | 15 | Аудиосистема, верхнее освещение салона |
| 15 | 20 | Обогреватель сидения; Задние противотуманные фонари |
| 16 | 10 | Кондиционер; Охранная сигнализация |
| 17 | 20 | Обогреватель сидений |
| 18 | 10 | Кондиционер |
| 19 | 10 | Задний стеклоочиститель и омыватель |
Вариант 2
| Номер на схеме | Номинал, А | Назначение |
|---|---|---|
| 1 | 15 | Розетка для подключения дополнительного оборудования в салоне (прикуриватель) |
| 2 | 15 | Розетка для подключения дополнительного оборудования в багажном отделении |
| 3 | 7.5 | Регулировка зеркал заднего вида |
| 4 | 30 | Стеклоочиститель и омыватель ветрового окна |
| 5 | 7.5 | Обогрев стекла двери задка |
| 6 | 7.5 | Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов (EGR) |
| 7 | 15 | Электростеклоподъемники |
| 8 | 7.5 | Подушки безопасности |
| 9 | 15 | ЭБУД |
| 10 | 10 | Комбинация приборов |
| 11 | 5 | Охранная сигнализация |
| 12 | 15 | Освещение салона |
| 13 | - | Резерв (не используется) |
| 14 | 10 | Освещение панели приборов |
| 15 | 20 | Подогрев сидений |
| 16 | 10 | Кондиционер |
| 17 | 10 | Очиститель и омыватель стекла двери задка |
| 18 | 10 | Задние противотуманные фонари |
Процесс снятия и замены
Чтобы заменить сломанное реле или предохранитель не требуется какой-либо инструмент.
Подкапотный
Порядок действий:
- Отключить электроприборы, работающие при отключеном зажигании. Выключить зажигание.
- Открыть крышку нужного блока, отжав удерживающие ее фиксаторы.
- Вытащить неисправный элемент.
- Поставить целый предохранитель или новое реле.
- Проверить работу прибора, в цепь которого они включены. Если предохранитель перегорает, то следует найти причину короткого замыкания и устранить ее.
В салоне
Алгоритм:
- Выполнить шаг №1 из предыдущей инструкции.
- Открыть крышку отсека, где находится блок.
- Выполнить шаги №3-5 из предыдущего способа.
