Предохранители и реле LADA Kalina 2 (2013-2021)

Возможная причина неработающих стеклоподъемников, прикуривателя или другого электроприбора может заключаться в перегоревшем предохранителе или сломавшемся реле.

Ниже — о предохранителях и реле на LADA Kalina (универсал, хетчбэк) 2-го поколения: где находятся, как расшифровываются схемы и как самостоятельно заменить.

Внешний вид Лада Калина 2

Блок в моторном отсеке

Подкапотный блок предохранителей на LADA Kalina 2 закреплен около положительного вывода аккумуляторной батареи.

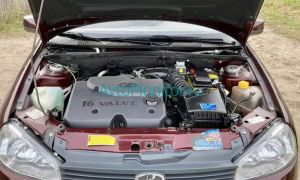

Расположение блока предохранителей под капотом
Расположение

Схемы расположения и расшифровка приведены в таблицах ниже.

Схема подкапотного блока на Лада Калина 2

Для машин, собранных в 2013-2016 годах

№ на схемеНоминал, АЗащищаемые цепи
150Обогреватель ветрового стекла
260Генератор
360Генератор
430Вентилятор системы охлаждения (комплектации без климатической установки или кондиционера)
440Вентилятор системы охлаждения
550Электромеханический усилитель рулевого управления
640ABS

Для машин, собранных в 2017, 2018 году

№ на схемеНоминал, АЗащищаемые цепи
160Генератор
260Генератор
330Вентилятор системы охлаждения (в комплектации без климатической установки или кондиционера)
340Вентилятор системы охлаждения
440ABS/ESC
525ABS/ESC
650Электроусилитель руля

Блок в салоне

Салонный блок предохранителей установлен в панели приборов между рулем и рукоятками управления внешним освещением и закрыт декоративной панелью.

Расположение блока в салоне
Расположение
Внешний вид блока в салоне
Внешний вид (пример)

Схема и назначение предохранителей приведены в таблицах ниже.

Для машин 2013-2015 годов выпуска

В автомобилях 2013—2015 годов выпуска использовались два монтажных блока: фирмы Delphi и 1118-3722010-00. Предохранитель прикуривателя обозначен как F18.

Схема монтажного блока Delphi
Монтажный блок Delphi
Схема монтажного блока 1118-3722010-00
Монтажный блок 1118-3722010-00

Предохранители

№ на схемеНоминал, АЗащищаемые цепи
F115Катушки зажигания;

Форсунки;

ЭБУД;

Вентилятор системы охлаждения
F25(1)Дневные ходовые огни
25(2)Центральный блок кузовной электроники, модуль двери водителя
F310(1)Аварийная сигнализация
15(2)ЭБУ и привод АКПП
F415Подушки безопасности
F57.5Клемма 15 приборов (комбинация приборов, контроллер систем управления двигателем, блок кузовной электроники, электромеханический усилитель рулевого управления, датчик педали тормоза, датчик скорости, селектор автоматической коробки переключения передач, переключатель очистителя ветрового стекла, реле выключателя обогрева заднего стекла, реле обогрева ветрового стекла (№1, №2), реле обогрева сидений, разгрузочное реле)
F67.5(1)Лампы заднего хода, указатели поворота
7.5(2)Лампы заднего хода;

ЭБУ АКПП;

ЭБУ системы безопасной парковки
F77.5Клапан продувки адсорбера;

Датчики: массового расхода воздуха/давления, фаз, концентрации кислорода
F825(2)Обогреватели наружных зеркал и заднего стекла
F95Габаритные огни с правой стороны
F105Габаритные огни с левой стороны;

Подсветка приборов и клавиш;

Фонари освещения номерного знака;

Плафон освещения багажника и вещевого ящика
F115Задние противотуманные огни
F1210Ближний свет (правая фара), электрокорректор правой фары
F1310Ближний свет (левая фара), электрокорректор левой фары
F1410Дальний свет (правая фара)
F1510Дальний свет (левая фара)
F1610(2)Правая противотуманная фара
F1710(2)Левая противотуманная фара
F1815(1)Прикуриватель
20(2)Прикуриватель, обогрев передних сидений
10(2)Прикуриватель
F1920(1)Центральный замок
7.5(2)ЭБУ ABS
5(2)ЭБУ ABS
F2015Звуковой сигнал
F2110Топливный насос
F2215(1)Передний стеклоочиститель и омыватель;

Ззадний стеклоочиститель и омыватель
25(2)Центральный блок кузовной электроники;

Омыватель ветрового стекла;

Омыватель и очиститель заднего стекла;
F235Комбинация приборов;

Диагностический разъем
F247.5(2)Муфта компрессора кондиционера;

ЭБУ автоматического управления климатической установкой
F257.5(1)Лампы стоп-сигнала;

Плафон освещения салона
F2625(2)Электронные клапаны антиблокировочной системы тормозов
10(2)Центральный блок кузовной электроники
Монтажный блок Delphi
F2725(2)Электронные клапаны антиблокировочной системы тормозов
F2830(1)Отопитель
30(2)Отопитель;

ЭБУ автоматического управления климатической установкой
Монтажный блок 1118-3722010-00
F3130(1)Стеклоподъемники передних дверей
30(2)Центральный блок кузовной электроники;

Кратковременное включение дальнего света;

Моторедуктор стеклоочистителя
25(2)Электронные клапаны антиблокировочной системы тормозов
F3230(1)Отопитель
30Отопитель;

ЭБУ автоматического управления климатической установкой

Реле

№ на схемеЗащищаемые цепи
К1Вентилятор системы охлаждения
К2Стеклоподъемники(1)
Вентилятор системы охлаждения(2)
К3Стартер
К4Разгрузочное реле выключателя зажигания
К5Аварийная сигнализация и указатели поворота(1)
К6Стеклоочиститель(1)
Подогрев передних сидений(2)
К7Дальний свет
К8Звуковой сигнал
К9Ближний свет
К10Обогрев заднего стекла(1)
Обогрев заднего стекла и наружных зеркал(2)
К11Блок управления двигателем (главное реле)
К12Топливный насос
К13Аварийная сигнализация(1)
Лампы заднего хода(2)
К14Аварийная сигнализация(1)
Вентилятор системы охлаждения(2)
К15Обогрев ветрового стекла(2)
К16Обогрев ветрового стекла(2)
К17Муфта компрессора кондиционера(2)

Примечание к таблице:

  • (1) – комплектация «Стандарт»;
  • (2) – комплектации «Норма», «Люкс».

Для машин 2015, 2016 годов выпуска

Схема предохранителей Лада Калина в салоне 2015-2016

Предохранители

№ на схемеНоминал, АЗащищаемые цепи
F115Катушки зажигания;

Форсунки;

ЭБУД
F230 (2)Центральный блок кузовной электроники;

Модуль двери водителя
F210(1)Дневные ходовые огни
F310(1)Аварийная сигнализация
15(2)ЭБУ и привод АКПП
F415Подушки безопасности
F57.5Клемма 15 приборов (реле стартера, контроллер автоматической коробки передач, разгрузочное реле выключателя зажигания, реле обогрева заднего стекла, реле обогрева сидений, реле обогрева ветрового стекла, реле топливного насоса, ЭБУД, аудиосистема, Электроусилитель руля, переключатель стеклоочистителя, центральный блок кузовной электроники, «ЭРА-ГЛОНАСС», выключатель педали сцепления (МКПП), выключатель педали тормоза, комбинация приборов, блокировка дверей, выключатель блокировки двери водителя, выключатель кондиционера, датчик скорости автоматической коробки передач, переключатель режимов автоматической коробки передач, контроллер автоматизированной коробки передач (АМТ), контроль давления воздуха в шинах)
F67.5Лампы заднего хода;

ЭБУ АКПП(2)
F77.5Клапан продувки адсорбера;

Датчик массового расхода воздуха (двигатели 11186 и 21126);

Датчик давления (двигатель 21127);

Датчик фаз (двигатели 21126, 21127);

Датчики концентрации кислорода
F87.5(1)Указатели поворота
F95Габаритные огни с правой стороны
F105Габаритные огни с левой стороны, подсветка приборов и клавиш;

Фонари освещения номерного знака;

Плафон освещения багажника;

Плафон освещения вещевого ящика
F115Задние противотуманные огни
F1210Ближний свет (правая фара);

Электрокорректор правой фары
F1310Ближний свет (левая фара);

Электрокорректор левой фары
F1420Очиститель, омыватель ветрового стекла;

Подрулевой переключатель стеклоочистителей;

Центральный блок кузовной электроники (очиститель ветрового стекла (в вариантном исполнении))
F1510Очиститель, омыватель заднего стекла
F165(2)Модуль двери водителя
F17Резерв (не используется)
F18Резерв (не используется)
F1920(1)Центральный замок
F20Резерв (не используется)
F2110Дальний свет (правая фара)
F2210Дальний свет (левая фара)
F2310(2)Правая противотуманная фара
F2410(2)Левая противотуманная фара
F2515Обогрев передних сидений
F265ЭБУ ABS
F2715Прикуриватель
F2815Топливный насос
F2920Центральный блок кузовной электроники(2);

Очиститель, омыватель ветрового стекла
F30Резерв (не используется)
F317,5(2)Муфта компрессора кондиционера;

ЭБУ автоматического управления климатической установкой
F327.5Лампы стоп-сигнала;

Плафон освещения салона
F3325ЭБУ ABS
F345Комбинация приборов;

Диагностический разъем
F3510(2)Центральный блок кузовной электроники
F3610Звуковой сигнал
F3710Аудиосистема/мультимедийная система
F38-F41Резерв (не используется)
F4230(1)Стеклоподъемники
F4350ЭБУ автоматизированной коробки передач
F4430Отопитель, ЭБУ автоматического управления климатической установкой (в вариантном исполнении)
F4525Обогреватель заднего стекла
F46Резерв (не используется)

Реле

№ на схемеЗащищаемые цепи
К1Разгрузочное реле выключателя зажигания
К2Стартер
К3Стеклоочиститель(1);

Вентилятор системы охлаждения(2)
К4Вентилятор системы охлаждения
К5Указатели поворота(1);

Муфта компрессора кондиционера(2)
К6Передние стеклоподъемники(1);

Обогрев заднего стекла(2)
К7Дальний свет
К8Звуковой сигнал
К9Ближний свет
К10Лампы заднего хода (комплектации с АМТ)(2)
К11ЭБУД
К12Топливный насос
К13Обогрев сидений
К14Аварийная сигнализация(1);

Обогрев ветрового стекла(2)
К15Обогрев заднего стекла(1)
К16Аварийная сигнализация(1)

Примечание к таблице:

  • (1) – комплектация «Стандарт»;
  • (2) – комплектации «Норма», «Люкс».

Для машин 2017, 2018 года выпуска

Схема предохранителей и реле Калина 2 2017-2018

Предохранители

№ на схемеНоминал, АЗащищаемые цепи
F115Катушки зажигания (16-кл.);

Форсунки;

ЭБУД;

Реле вентилятора системы охлаждения (низкая скорость - при наличии кондиционера или климатической установки);

Реле вентилятора системы охлаждения (высокая скорость)
F27.5Клапан заслонки впускной трубы (двигатель 21127);

Клапан продува адсорбера;

Датчики кислорода;

Датчик фаз (моторы 21126, 21127);

Датчик массового расхода воздуха (моторы 11186, 21126);

Селектор автоматизированной коробки передач (АМТ);

Контроля давления воздуха в шинах
F35ABS/ESC
F415Подушки безопасности
F57.5Клемма 15 приборов (реле стартера, контроллер автоматической коробки передач, разгрузочное реле выключателя зажигания, реле обогрева заднего стекла, реле обогрева сидений, реле обогрева ветрового стекла, реле топливного насоса, ЭБУД, аудиосистема, электроусилитель руля, переключатель стеклоочистителя, центральный блок кузовной электроники, «ЭРА-ГЛОНАСС», выключатель педали сцепления (МКПП), выключатель педали тормоза, комбинация приборов, блокировка дверей, выключатель блокировки двери водителя, выключатель кондиционера, датчик скорости автоматической коробки передач, переключатель режимов автоматической коробки передач, контроллер автоматизированной коробки передач (АМТ), контроль давления воздуха в шинах)
F67.5Лампы заднего хода;

Указатели поворота;

ЭБУ системой парковки
F710Дальний свет (правая фара)
F810Дальний свет (левая фара)
F95Габаритные огни с правой стороны
F105Габаритные огни с левой стороны;

Подсветка приборов и клавиш;

Фонари освещения номерного знака;

Плафон освещения багажника и вещевого ящика
F115Задние противотуманные огни
F1210Ближний свет (правая фара);

Электрокорректор правой фары
F1310Ближний свет (левая фара);

Электрокорректор левой фары
F1420Очиститель и омыватель ветрового стекла;

Подрулевой переключатель стеклоочистителей;

Центральный блок кузовной электроники: (очиститель ветрового стекла (в вариантном исполнении))
F1510Очиститель и омыватель заднего стекла
F16-F20Резерв (не используется)
F2115Топливный насос
F227.5Выключатель ламп стоп-сигнала;

Лампы стоп-сигнала;

Дополнительный стоп-сигнал;

ЭБУ ABS/ESC;

Контроллер автоматизированной коробки передач
F235Комбинация приборов;

Диагностический разъем
F2410Звуковой сигнал
F2515Прикуриватель
F265«ЭРА-ГЛОНАСС»
F2710Правая противотуманная фара
F2810Левая противотуманная фара
F2915Обогрев передних сидений
F3010Аудиосистема
F3110Центральный блок кузовной электроники - в вариантном исполнении (указатели поворотов, питание блока кузовной электроники)
F3230Центральный блок кузовной электроники - в вариантном исполнении (стеклоподъемники, центральный замок, датчик дождя, плафон освещения вещевого ящика, плафон освещения багажника, блок освещения салона, дневные ходовые огни)
F335Модуль двери водителя
F347.5Муфта компрессора кондиционера;

ЭБУ автоматического управления климатической установкой
F3515Контроллер автоматической коробки передач;

Привод управления автоматической коробкой передач
F3615Аварийная сигнализация
F3715Центральный замок (выключатель привода замка багажника, блокировка дверей)
F3810Дневные ходовые огни
F3915Прикуриватель в багажнике
F4010Разъем для подключения прицепа
F4150Обогрев ветрового стекла
F4230Обогрев заднего стекла и наружных зеркал
F4350Контроллер автоматизированной коробки передач (АМТ)
F4430Отопитель;

ЭБУ автоматического управления климатической установкой (в вариантном исполнении)
F4530Передние стеклоподъемники
F46-Резерв (не используется)

Реле

№ на схемеЗащищаемые цепи
К1Разгрузочное реле выключателя зажигания
К2Стартер
K3Автозапуск
K4Вентилятор системы охлаждения (высокая скорость) - (в вариантном исполнении)
K5Аварийная сигнализация и указатели поворота(1)
K6Обогрев заднего стекла
К7Дальний свет
К8Звуковой сигнал
К9Ближний свет
K10Муфта компрессора кондиционера
К11ЭБУД
К12Топливный насос
К13Обогрев сидений
К14Обогрев ветрового стекла(2)
K15Аварийная сигнализация
K16Аварийная сигнализация;

Лампы заднего хода (в комплектациях с АМТ)
К17Стеклоподъемники;

Вентилятор системы охлаждения (в режиме автозапуска)
К18Вентилятор системы охлаждения (низкая скорость) - (в вариантном исполнении)

Процесс снятия и замены

Для замены перегоревших предохранителей и сломавшихся реле потребуется пластмассовый пинцет или тонкогубцы/длинногубцы.

Под капотом

Порядок действий следующий:

  1. Выключить зажигание и открыть капот.
  2. Снять крышку с блока, потянув ее вверх.
  3. Вытащить нужный предохранитель и вставить новый.
  4. Проверить работу защищаемого прибора. Если плавкая вставка сразу перегорела, нужно найти и устранить причину короткого замыкания.
  5. Закрыть блок крышкой.

В салоне

Порядок действий следующий:

  1. Выключить зажигание и все приборы, которые могут работать при выключенном зажигании.
  2. Снять панель, закрывающую блок:
    1. ухватиться за левый нижний угол панели и потянуть на себя, освобождая левую точку запирания;
    2. ухватиться за среднюю и нижнюю правую часть панели и потянуть на себя.
  3. Вытащить перегоревший предохранитель и установить новый.
  4. Проверить работу защищаемого прибора. Если плавкая вставка перегорает сразу после включения прибора, необходимо найти и устранить причину короткого замыкания.
  5. Установить панель на место.
Adblock
detector
