Основная задача предохранителей в Opel Astra H (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска), как и в любом автомобиле – защита электроприборов от тока короткого замыкания.
В данном автомобили блоки располагаются в:
- моторном отсеке
- багажном отсеке
Ниже — схемы, расшифровки схем и назначения в автомобилях Opel Astra H рестайлинг и дорестайлинг.
Содержание
Блоки с предохранителями и реле в моторном отсеке

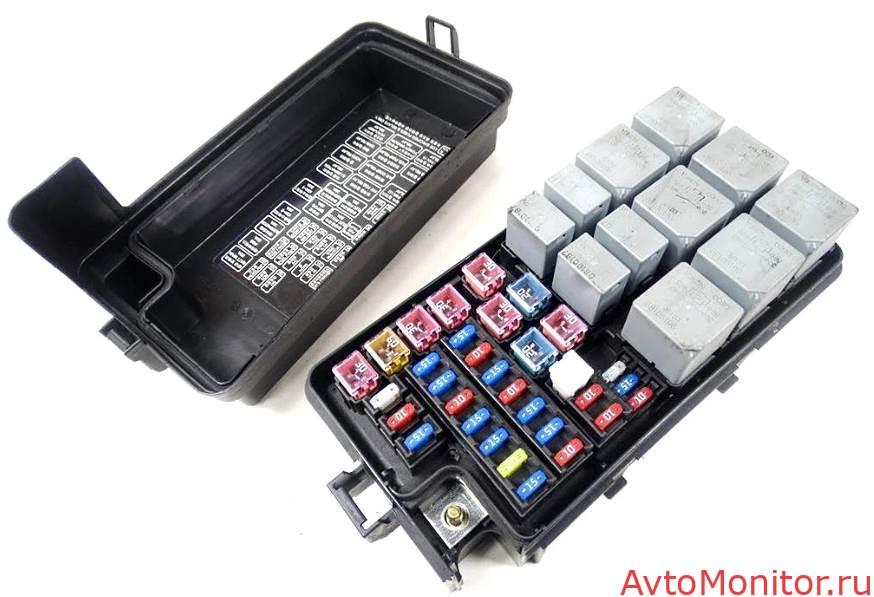

Подкапотный монтажный блок (МБ) установлен между левым крылом и аккумуляторной батареей. Для доступа к предохранителям необходимо открыть верхнюю крышку.
Предохранители
| Обозначение на схеме | Номинал, А | Назначение |
|---|---|---|
| 1 | 20 | ABS |
| 2 | 30 | ABS |
| 3 | 30 | Электродвигатель вентилятора отопителя при системе климат-контроля |
| 4 | 30 | Вентилятор отопителя при системе кондиционирования |
| 5 | 30/40 | Вентилятор радиатора охлаждения |
| 6 | 20/30/40 | Электродвигатель вентилятора радиатора охлаждения |
| 7 | 10 | Омыватели стекол ветрового окна и окна двери задка |
| 8 | 15 | Звуковой сигнал |
| 9 | 25 | Омыватели стекол ветрового окна и окна двери задка |
| 10 | – | Резерв (не используется) |
| 11 | – | Резерв (не используется) |
| 12 | – | Резерв (не используется) |
| 13 | 15 | Противотуманные фары |
| 14 | 30 | Стеклоочиститель ветрового окна |
| 15 | 30 | Стеклоочиститель окна двери задка |
| 16 | 5 | Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала |
| 17 | 25 | Обогрев топливного фильтра |
| 18 | 25 | Стартер |
| 19 | 30 | Электронное оборудование коробки передач |
| 20 | 10 | Компрессор кондиционера |
| 21 | 20 | Электронное оборудование двигателя |
| 22 | 7.5 | Электронное оборудование двигателя |
| 23 | 10 | Электрокоррекгор света фар, адаптированный свет фар (AFL) |
| 24 | 15 | предохранитель бензонасоса астра н |
| 25 | 15 | Электронное оборудование коробки передач |
| 26 | 10 | Электронное оборудование двигателя |
| 27 | 5 | Электрогидроусилитель рулевого управления |
| 28 | 5 | Электронное оборудование коробки передач |
| 29 | 7.5 | Электронное оборудование коробки передач |
| 30 | 10 | Электронное оборудование двигателя |
| 31 | 10 | Электрокоррекгор света фар, адаптированный свет фар (AFL) |
| 32 | 5 | Сигнальная лампа неисправности тормозов, кондиционер, выключатель на педали сцепления |
| 33 | 5 | Электрокоррекгор света фар, адаптированный свет фар (AFL), ЭБУ наружным освещением |
| 34 | 7.5 | ЭБУ модулем рулевой колонки |
| 35 | 20 | Информационно-развлекательная система |
| 36 | 7.5 | Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей |
Реле
| Обозначение | Назначение |
|---|---|
| К1Х125 | Стартер |
| К2Х125 | Электронный блок управления двигателем |
| КЗХ125 | Вывод «5» |
| К5Х125 | Режимы стеклоочистителя ветрового окна |
| К6Х125 | Включение стеклоочистителя ветрового окна |
| К7Х125 | Насос омывателя фар |
| К8Х125 | Компрессор кондиционера |
| К10Х125 | Топливный насос |
| К11Х125 | Электровентилятор системы охлаждения |
| К12Х125 | Электровентилятор системы охлаждения |
| К13Х125 | Электровентилятор системы охлаждения |
| К14Х125 | Обогрев топливного фильтра (дизель) |
| К15_Х125 | Электродвигатель вентилятора отопителя |
| К16Х125 | Противотуманные фары |
Дополнительные реле
Несколько реле установлены вне подкапотного МБ. Они располагаются в области рамки радиатора («экрана»).
| Обозначение | Назначение |
|---|---|
| К30А | Вентилятор радиатора |
| К30В | Вентилятор радиатора |
| К84LD/RD | Гидроагрегат (кабриолет со складным верхом) |
| К93 | Отпирание рычага переключения передач (комплектации с АКПП AF17/4) |
Блок в багажнике
Салонный монтажный блок установлен в багажном отсеке, в левом крыле.
Блок закрыт обшивкой, для доступа к нему в обшивке есть окно на липучках.
Вариант 1
Предохранители
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| 1 | 25 | Стеклоподъемники передних дверей |
| 2 | – | Резерв (не используется) |
| 3 | 7.5 | Комбинация приборов |
| 4 | 5 | Кондиционер |
| 5 | 7.5 | Подушки безопасности |
| 6 | – | Резерв (не используется) |
| 7 | – | Резерв (не используется) |
| 8 | – | Резерв (не используется) |
| 9 | – | Резерв (не используется) |
| 10 | – | Резерв (не используется) |
| 11 | 25 | Обогрев заднего стекла |
| 12 | 15 | Стеклоочиститель заднего стекла |
| 13 | 5 | Парктроник |
| 14 | 7.5 | Кондиционер |
| 15 | – | Резерв (не используется) |
| 16 | 5 | Система опознавания занятия правого переднего сиденья, система Open&Start |
| 17 | 5 | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением |
| 18 | 5 | Приборы, переключатели |
| 19 | – | Резерв (не используется) |
| 20 | 10 | Система динамического управления амортизаторами (CDC) |
| 21 | 7.5 | Обогрев наружных зеркал заднего вида |
| 22 | 20 | Раздвижная крыша |
| 23 | 25 | Электростеклоподъемники задних дверей |
| 24 | 7.5 | Диагностический разъем |
| 25 | – | Резерв (не используется) |
| 26 | 7.5 | Электропривод складывания наружных зеркал |
| 27 | 5 | Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | – | Резерв (не используется) |
| 29 | 15 | Прикуриватель или передняя розетка для подключения дополнительных приборов |
| 30 | 15 | Задняя розетка для подключения дополнительных электроприборов |
| 31 | – | Резерв (не используется) |
| 32 | – | Резерв (не используется) |
| 33 | 15 | Система Open & Start |
| 34 | 25 | Раздвижная крыша |
| 35 | 15 | Задняя розетка для подключения дополнительных аксессуаров |
| 36 | 20 | Розетка тягово-сцепного устройства |
| 37 | – | Резерв (не используется) |
| 38 | 25 | Центральный замок, вывод «30» |
| 39 | 15 | Обогрев левого переднего сиденья |
| 40 | 15 | Обогрев правого переднего сиденья |
| 41 | – | Резерв (не используется) |
| 42 | – | Резерв (не используется) |
| 43 | – | Резерв (не используется) |
| 44 | – | Резерв (не используется) |
Реле
| Обозначение | Назначение |
|---|---|
| К1Х131 | Вывод «15» выключателя (замка) зажигания |
| К2Х131 | Вывод «15а» выключателя (замка) зажигания |
| КЗХ131 | Обогрев заднего стекла |
Вариант 2
Предохранители
| Обозначение на схеме | Номинал, А | Назначение |
|---|---|---|
| F50 | 10 | Кондиционер |
| F51 | 15 | Противотуманные фары |
| F52 | 15 | Дополнительное гнездо (задний прикуриватель) |
| F53 | 7.5 | Обогрев зеркал |
| F54 | 30 | Передние стеклоподъемники |
| F55 | 30 | Задние стеклоподъемники |
| F56 | 7.5 | Задние фонари, замок без ручки |
Реле
| Обозначение на схеме | Назначение |
|---|---|
| K5 | Компрессор, кондиционер |
| K24D | Мертвая блокировка дверей |
| K39 | Противотуманные фары |
| K56 | Стеклоочиститель заднего стекла |
| K71 | Фонари заднего хода |
Процесс снятия и замены
Для замены вышедших из строя реле или предохранителей не потребуется какой-либо инструмент.
Под капотом
Порядок действий следующий:
- Выключить зажигание и обездвижить автомобиль любым удобным способом.
- Снять крышку с МБ, отстегнув несколько защелок.
- Вытащить рукой поврежденный элемент.
- Установить новую деталь и проверить работу прибора, в цепь которого она включена.
Если прибор не включается (реле исправно, в цепи есть обрыв) или отключается и больше не включается (перегорел новый предохранитель), то найти и устранить обрыв или причину короткого замыкания.
В багажнике
Порядок действий следующий:
- Выполнить шаг №1 из предыдущей инструкции.
- Повернуть 2 рукоятки на крышке отсека для монтажного блока на 90 градусов против часовой стрелки.
- Открыть крышку.
- Выполнить шаги № 3 и 4 из предыдущей инструкции.
- Устранить причину перегорания нового предохранителя, если это необходимо.
